Quadro elettrico per servizi ausiliari di cabina secondaria con trasformatore DY3016-3 e GSCL001/3 – Matricola ENEL 160147

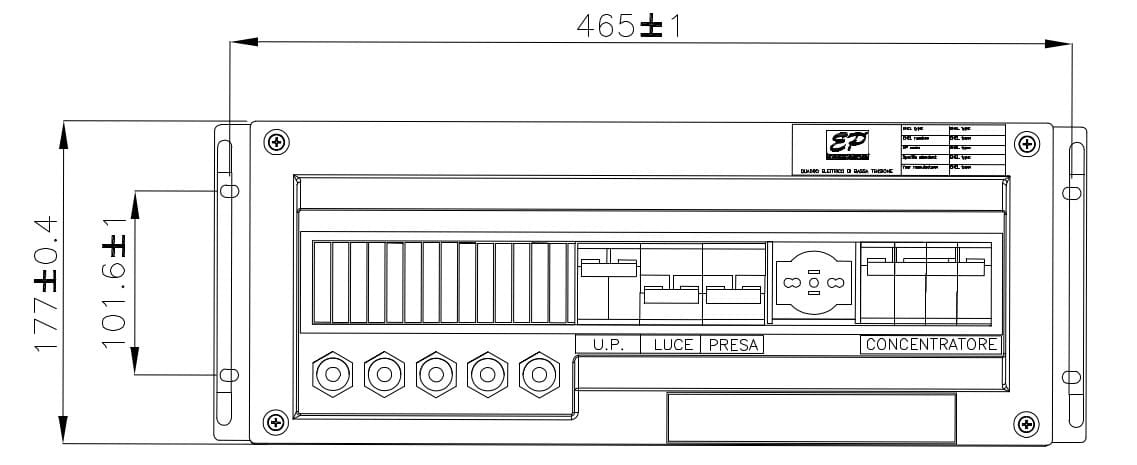

Il modello GSCL001/3 è la versione dedicata all’installazione su rack 19”, ideale per cabine moderne con infrastrutture di telecomunicazione integrate. Integra un trasformatore di isolamento 230/230 V, come il GSCL001/1, ma in un formato a cassetto metallico da 4U (177,8 mm di altezza), con profondità massima 350 mm.
Oltre alle protezioni standard per UP, luce e presa, include un interruttore/fusibile tetrapolare dedicato al concentratore, conforme allo schema DY3016/1, rendendolo perfetto per sistemi di telelettura e telecontrollo.
La struttura in lamiera rack 19″ verniciata RAL 7030 garantisce robustezza meccanica, mentre il grado di protezione IP40 assicura sicurezza in ambienti indoor. L’accesso ai morsetti avviene tramite pannello frontale removibile con passacavi dedicati.

Il quadro integra tutte le alimentazioni di protezione necessarie per alimentare in sicurezza:
• l’unità periferica (UP/RTU),
• l’illuminazione della cabina,
• la presa di servizio,
• eventuali altri servizi.
La struttura in materiale isolante, classe II, con grado di protezione IP40 e resistenza agli urti IK09, garantisce robustezza e affidabilità anche in ambienti difficili. Le dimensioni compatte lo rendono adatto a installazioni a parete in spazi ridotti.

CARATTERISTICHE TECNICHE:
• Conforme alla Specifica Tecnica Enel DY 3016 – DY 3515 matricola Enel 160147.
• Struttura in metallo colore grigio chiaro RAL7030
• Grado di protezione IP 40.

CARATTERISTICHE DEL MANUFATTO:
• Il quadro viene utilizzato, principalmente, per l’alimentazione e la protezione dell’impianto elettrico di illuminazione e della presa della cabina secondaria e delle altre utenze elettriche presenti.

SCHEDA TECNICA
